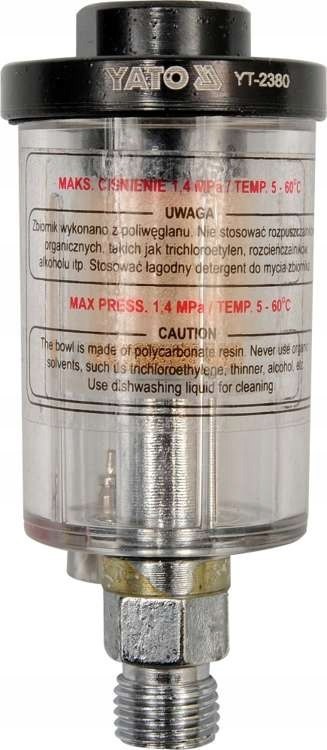

ODWADNIACZ MINI 1/4" YATO YT 2380

Mini filtr odwadniacz separator wody 1/4

YT-2380

DANE TECHNICZNE

• Maksymalne ciśnienie pracy: 1,4 MPa
• Średnica gwintu przyłącza powietrza: 1/4”
• Maksymalna temperatura pracy: 60 stopni Celcjusza
• Materiał zbiornika: Poliwęglan
• Pojemnośc zbiornika: 8 cm3

INSTRUKCJA INSTALACJI

Urządzenie umieścić w pozycji pionowej zbiornikiem skierowanym w dół.

Upewnić się, że połączenie jest szczelne.

Filtr należy umieścić w układzie pneumatycznym jak najbliżej jednostki, do której ma być dostarczone filtrowane powietrze.

Unikać wystawiania na bezpośrednie działanie promieni słonecznych, wysokich temperatur i żrących chemikaliów.

Zbiornik na wodę powinien być umieszczony poniżej zaworu spustowego wody tak, aby woda mogła do niego spływać.

REGULACJA

Upuszczanie wody

W przypadku braku ciśnienia woda wypłynie samoczynnie.

W przypadku, gdy urządzenie jest pod ciśnieniem należy otworzyć zawór spustowy umieszczony na spodzie zbiornika w celu upuszczenia wody.

Jeśli poziom wody przekroczy maksymalny dopuszczalny zakres, należy otworzyć zawór spustowy i pozwolić wypłynąć wodzie. Pozwoli to utrzymać optymalne nawilżanie przepływającego powietrza.
